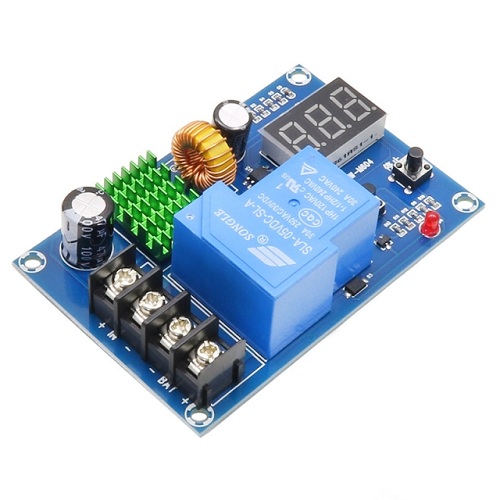

ماژول XH-M604 یک کنترلر دیجیتال برای مدیریت شارژ باتریهای DC در بازه ولتاژ 6 تا 60 ولت است. این ماژول با بهرهگیری از یک رله قدرتمند 30 آمپر، نمایشگر سونسگمنت و کنترلر میکرو، امکان کنترل خودکار شارژ و محافظت از باتری را فراهم میسازد. کاربر میتواند با استفاده از دو کلید تعبیهشده، مقادیر آستانه شروع و توقف شارژ را تنظیم کند. هنگامی که ولتاژ باتری به حد پایین (شروع شارژ) برسد، رله فعال شده و شارژ آغاز میشود و پس از رسیدن به حد بالا (توقف شارژ)، رله بهصورت خودکار قطع میگردد. ماژول دارای ورودی و خروجی مجزا برای باتری و شارژر، و نیز قابلیت نصب آسان روی پنل یا جعبه پروژه میباشد. این محصول برای باتریهای سرب-اسید، لیتیوم و نیکل-کادمیوم با ولتاژ بالا مناسب است.
مشخصات:
- ولتاژ ورودی کاری: 6 ~ 60 V DC
- حداکثر جریان خروجی رله: 30 A
- دقت نمایش : 0.1 ولت
- دقت کنترل : 0.1 ولت
- حداکثر جریان خروجی : 30 آمپر
- نوع خروجی : خروجی مستقیم
- تلرانس ولتاژ : ± 0.1 ولت
- ابعاد : 53.5x81x22 میلی متر
- کلیدهای تنظیم: دکمههای Start و Stop
کاربرد:
ماژول XH-M604 برای کنترل شارژ خودکار باتریهای ولتاژ بالا در کاربردهایی نظیر سیستمهای خورشیدی، باتریهای خودرو، اینورترهای خانگی، شارژهای صنعتی و منابع تغذیه قابلبرنامهریزی استفاده میشود. دقت بالا، سادگی استفاده و توان خروجی بالا از دلایل محبوبیت این ماژول است.
- کنترل شارژ باتری خودروهای برقی
- سامانههای خورشیدی خانگی و صنعتی
- مدیریت شارژ در باتریهای سرباسید یا لیتیومی
- کنترل قطع و وصل اتوماتیک شارژر
- پروژههای تحقیقاتی در زمینه باتری
- مدارهای ذخیره انرژی و UPS
- مدیریت بانک باتری در سیستمهای اضطراری
- کنترل شارژ منابع تغذیه قابلبرنامهریزی
- تابلوهای برق و مراکز توزیع
- کاربردهای آزمایشگاهی برای تست باتریها
نحوه کار با ماژول:

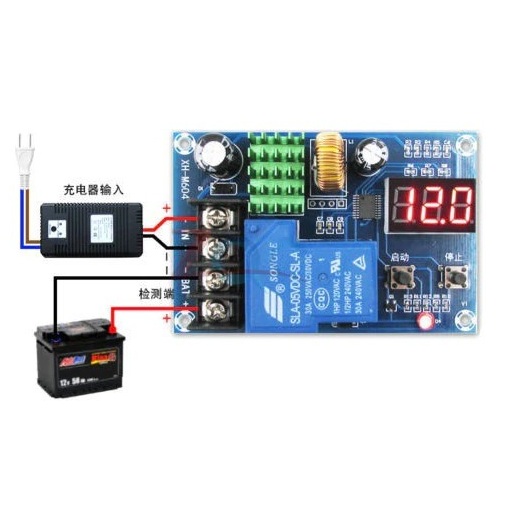

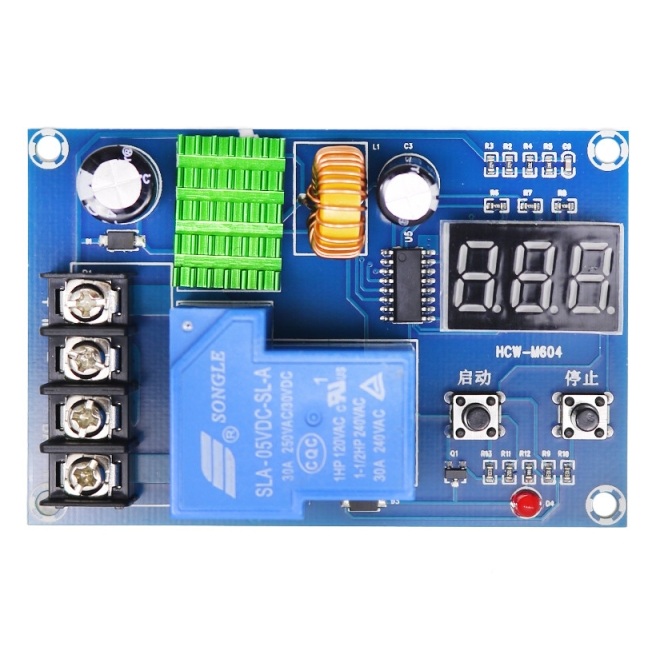

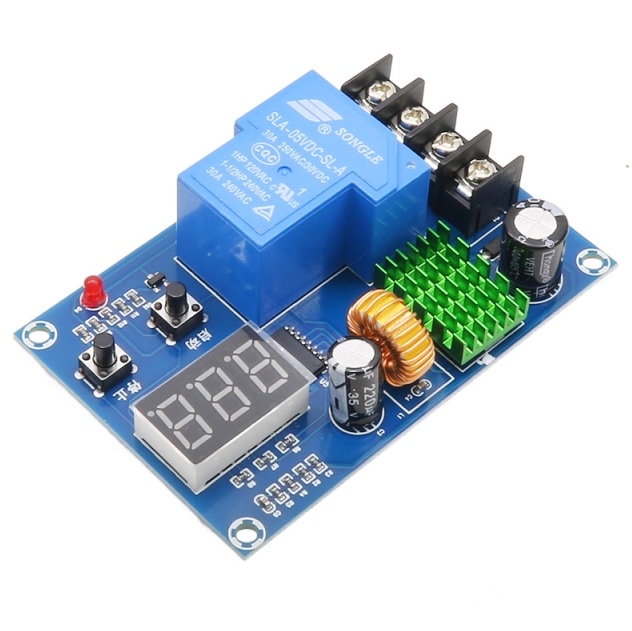

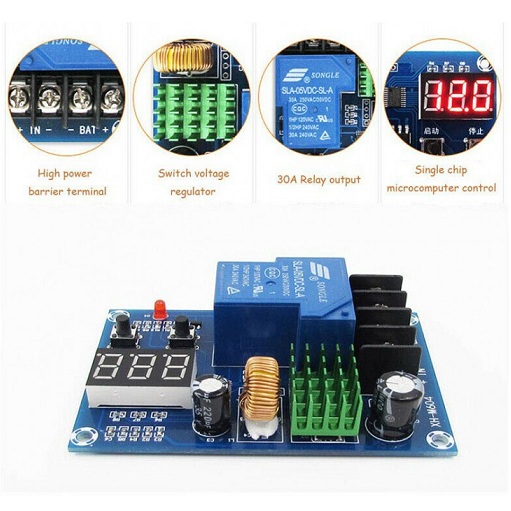

بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop – در تصاویر نیز محل دکمه ها مشخص است)
در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT- و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .
تنظیم ولتاژ شروع به شارژ :
با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ شروع شارژ را می توانید تغییر دهید .
تنظیم ولتاژ قطع شارژ :
با استفاده از دکمه stop می توانید ولتاژ قطع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop ولتاژ قطع شارژ را می توانید تغییر دهید .
بازگردانی به حالت کارخانه و پیش فرض :
با فشردن و نگه داشتن همزمان دکمه های start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد
