برد تغذیه یونیورسال همه کار مدل DVB K10 یک برد تغذیه همه کاره با ولتاژ ورودی 220 ولت AC و سه ولتاژ خروجی 5 – 15 – 21 ولت DC می باشد. از برد تغذیه DVB-K10 در تعمیرات دستگاه های الکترونیکی که همزمان نیاز به چند ولتاژ DC نیاز دارند مانند دستگاه های DVD , گیرنده دیجیتال و … استفاده می شود.

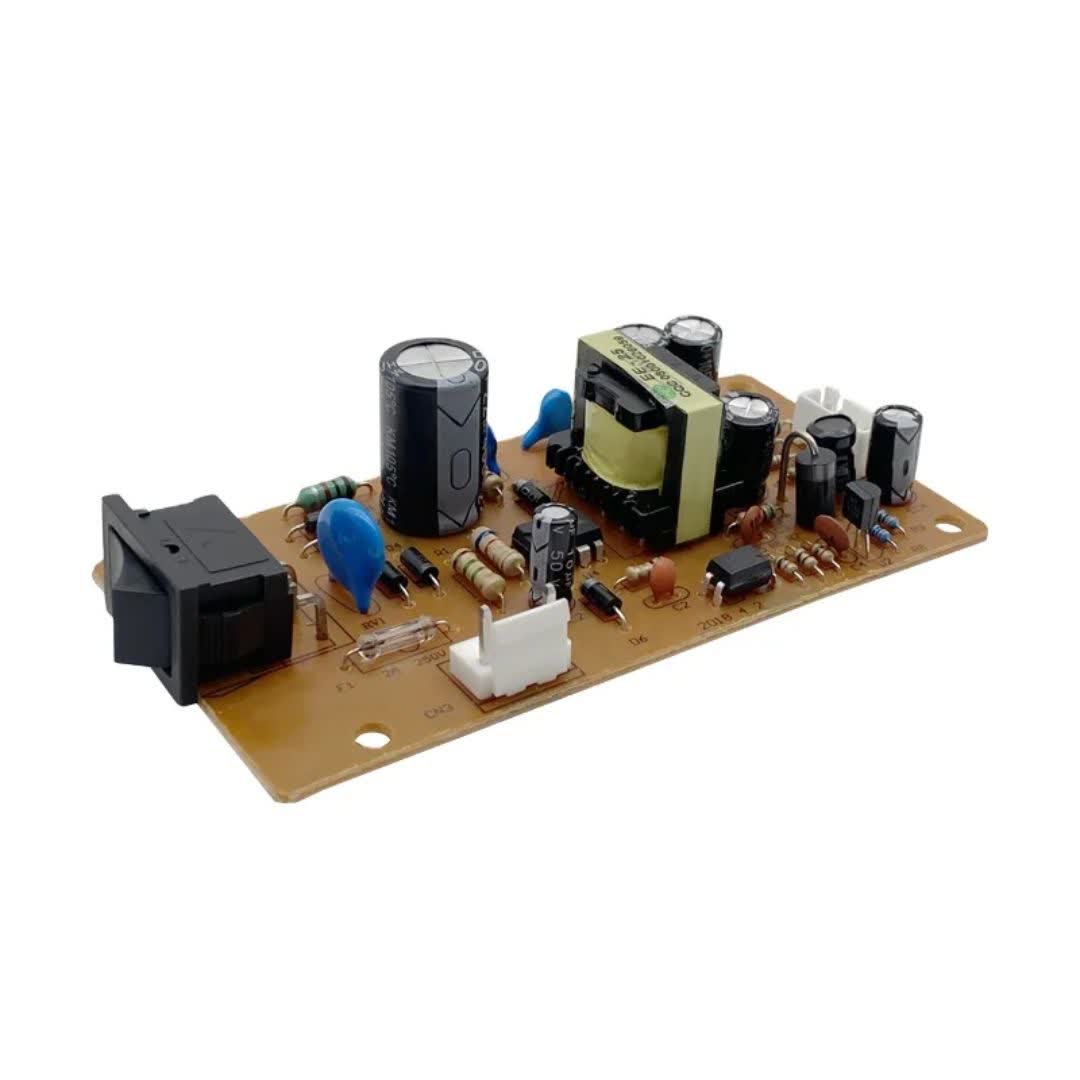

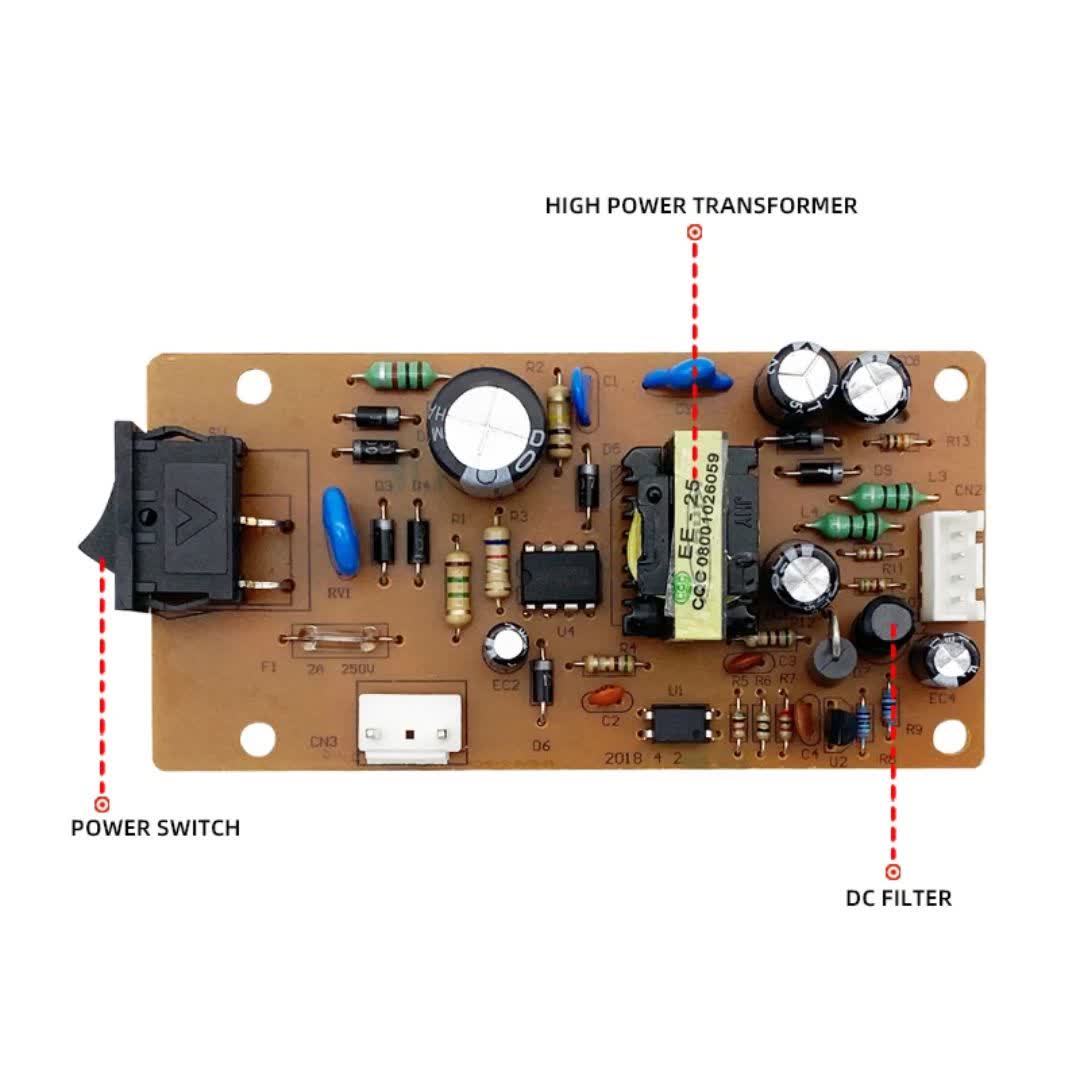

برد تغذیه همه کاره مدل DVB-K10 یک برد با ابعاد 10×5 سانتی متر بوده که دارای یک کلید راکر برای خاموش و روشن کردن برد و قطع و وصل کردن جریان خروجی برد می باشد.
قسمت ورودی برد تغذیه DVB K10 دارای یک کانکتور پاوری 2 پین بوده و قسمت خروجی آن یک کانکتور XH – 4 پین بوده که یک پین آن GND و پین های دیگر ولتاژ های 5 , 15 و 21 ولت DC می باشد.
برد تغذیه DVB-K10 یک برد تغذیه سوئیچینگ بوده که بر پایه آی سی SD6834 که یک آی سی 8 پایه سوئیچینگ است , طراحی شده است. برد تغذیه سوئیچینگ DVB -K10 دارای یک فیوز رو بردی می باشد.
ولتاژ ورودی
220V AC
ولتاژ خروجی
5V 2A
15V 800mA
21V 400mA
ابعاد
10×5 سانتی متر
