ماژول آمپلی فایر XH-M543 2x120W
برد آمپلیفایر دیجیتال TPA3116D2 با توان خروجی بالا در حالت دو کاناله (استریو) و حجم صدای قدرتمند، انتخابی عالی برای پروژههای صوتی حرفهای است.
روی این برد از چیپ تقویتکننده TL074C استفاده شده که پس از ورود سیگنال صوتی، ابتدا آن را پیشتقویت کرده و سپس به چیپ اصلی قدرت میدهد تا صدایی شفاف و پرقدرت تولید شود.

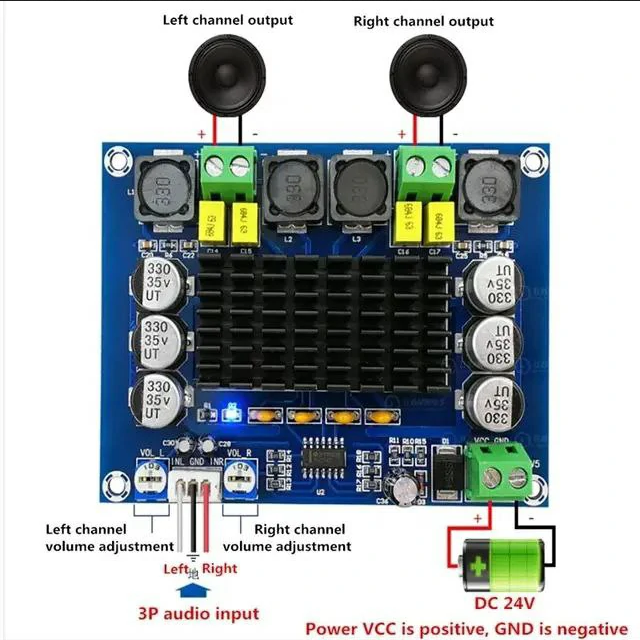

نحوه راهاندازی:
1.ترمینال ورودی برق را به منبع تغذیه DC بین 12 تا 24 ولت متصل کنید (پیشنهادی: 24V).
2.ورودی صوتی را به منبع صدا مانند MP3، موبایل، کامپیوتر و… متصل کنید.
3.خروجی صوتی را به بلندگو متصل نمایید. توجه داشته باشید قطب مثبت و منفی بهدرستی رعایت شود. برای دریافت بهترین عملکرد، استفاده از بلندگوهای حرفهای بالای 120 وات توصیه میشود.
کاربردها:
سیستمهای صوتی خانگی و حرفهای
اسپیکرهای بلوتوث DIY با کیفیت بالا
پروژههای رباتیک یا مدارات صوتی آردوینو
آمپلیفایرهای پرتابل یا رومیزی قدرتمند
تقویت سیستم صوتی خودرو یا ون.
*در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
*سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد
توان خروجی متناسب با ولتاژ ورودی:
- در 12 ولت DC => توان: 2×50 وات
- در 24 ولت DC => توان: 2×120 وات
ابعاد: 91x68mm
